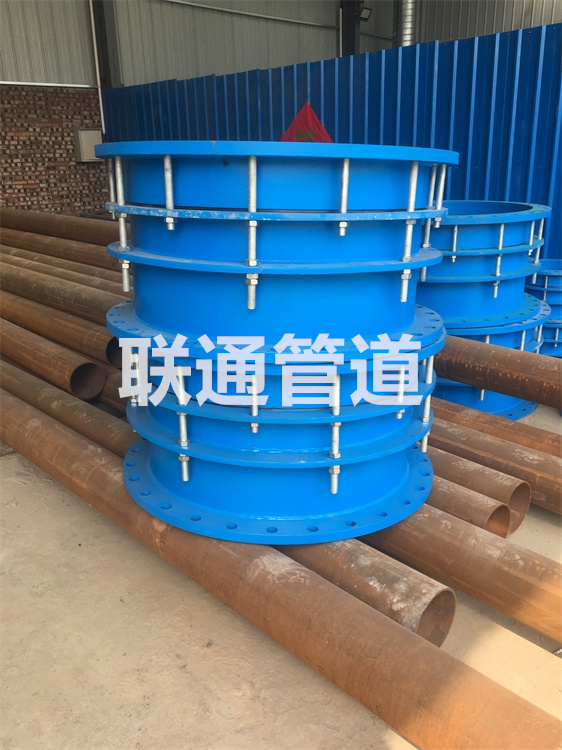

B2F雙法蘭限位松套伸縮接頭結構類型。
雙法蘭限位松套伸縮接頭型號為VSSJA-2，簡稱B2F，是一種管道松套補償接頭。生產標準參照GBT12465-2002。該產品的主要功能是補償管道熱膨脹和收縮引起的位移。由于產品結構中有防拉裝置，可防止伸縮接頭被拉出，安裝長度可調節，方便閥門和泵的安裝、維護和拆卸。
伸縮接頭分為：法蘭松套伸縮接頭、雙法蘭限位伸縮接頭、單法蘭限位伸縮接頭、壓蓋伸縮接頭等。安裝時要注意調整產品兩端與法蘭的連接長度，依次對角擰緊固定螺栓，然后調整限位螺母，使管道在規定的伸縮范圍內自由伸縮，鎖定伸縮量，保證管道安全運行。壓蓋伸縮接頭適用于兩側插入管道，結構合理，密封性能好，安裝快捷方便。
限位松套伸縮接頭的工作原理:
1.雙法蘭限位伸縮接頭采用金屬鑄造或焊接，松套部分采用梯形環形橡膠密封。在壓蓋和螺栓的作用下，利用橡膠的壓縮彈性變形原理迫使密封圈變形，使套管伸縮體伸縮管的外壁靜態密封。
2.松套伸縮接頭的金屬材料和密封圈應根據性能和用戶要求嚴格選擇。松套伸縮接頭的材料外部填充高強度防腐涂料。松套伸縮接頭的連接螺栓由高強度石灰鋼或不銹鋼制成。由于松套伸縮接頭本體在伸縮管之間有一定的間隙，因此具有一定的軸向和徑向位移。
因此，松套伸縮接頭能有效補償和減輕管道盲板的推力，方便泵、閥門的安裝、維護和更換。松套伸縮接頭是保證管道安裝和運行的理想配套產品。
雙法蘭松套伸縮接頭的材料選擇:
1.在設計和制造雙法蘭松套伸縮接頭時，選擇合適的材料非常重要。這不僅要考慮雙法蘭松套伸縮接頭的結構、制造工藝、使用條件和使用壽命，還要考慮物理性能、機械性能、耐腐蝕性、材料價格和材料供應。
2.在雙法蘭松套伸縮機的設計中，屈服限和抗拉強度限是確定鋼板允許應力的基礎。所選材料的強度越高，容器的強度尺寸（如壁厚）就越小，可以節省金屬消耗。但高強度材料的可塑性和韌性較低，難以制造。
因此，應根據設備的具體工作條件和技術經濟指標進行適當的選擇。膨脹制造商可以參考以下原則：通常，中低壓設備可以使用屈服限制為250mpa至300mpa的鋼。根據強度設計時，厚度可降低15%以上。使用普通低等級鋼。否則，直徑大、壓力高的碳鋼設備應為普通低等級鋼。強度等級應大于400mpa。雙法蘭松套力傳遞補償接頭的伸長率不應小于14%。當鋼的伸長率小于18%時，應特別注意加工。用于制造雙法蘭松套力傳遞補償接頭的板材伸長率應為普通低鋼，強度等級應為400mpa或以上。
