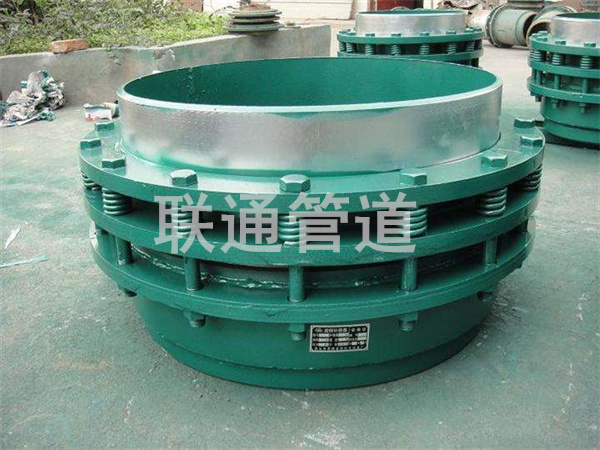

河北免維護旋轉補償器的具體安裝說明。免維護旋轉補償器是熱力管道熱脹的一種新型補償器，如圖(1)所示。免維護旋轉補償器的主要結構由整體密封座、密封壓蓋、密封材料、大小頭、減少摩擦的定心軸承、旋轉筒體等組成。安裝熱力管道時，需要兩組以上，對應旋轉吸收管道的熱位移，從而減少管道的應力和對管道的損失。免維護旋轉補償器一般安裝在管道上150-500m(特殊情況可根據自然地形確定)。安裝形式有十幾種，布置形式可根據管道的方向確定。使用補償器后，固定支架之間的距離增加。為了避免管段的彎曲，應適當增加導向支架。為了減少管道運行的摩擦阻力，滑動支架上應安裝滾動支架。
旋轉角度越大，力臂越長，補償越大。對于單個免維護旋轉補償器，旋轉角度可以是任意的，但當兩個免維護旋轉補償器與力臂和管道組成連桿機構時，需要考慮該機構是否會碰撞或卡死。當熱膨脹使旋轉角度小于90度時，冷收縮可以返回原來的位置。同時，旋轉時要克服摩擦，留出足夠的裕度，一般取20~45度，具體取決于其布置方式和管徑，小時取大值。同時，力臂長時橫向位移大，可能會造成管道彎曲損壞，必須引起重視。為了增加補償量，在安裝管道時，采用預變位和反方向旋轉所需角度的一半。由于免維護旋轉補償器沒有波形膨脹節(jié)的疲勞壽命，旋轉角度的允許值可以翻倍，這也可以減少魔法摩擦，增強管道的穩(wěn)定性。免維護旋轉補償器的優(yōu)點是不產生內壓推力，不需要波紋管的剛度要求，可以使用較厚的厚度，特別適合高壓大補償的補償器。
